HN-DLED 點膠機

HN-DLED 點膠機，定位精準，重復定位精度高

HN-DLED 點膠機，定位精準，重復定位精度高

設備參數

整機參數
定位精度	±50μm@3sigma
重復定位精度	±25μm@3sigma
操作系統	Windows7
主供氣源	0.4-0.6Kgf/cm2
控制方法	AC220±10% 50-60HZ 1.5KW
及其外形尺寸	PC Control
機器重量	約1000kg



項目	HN-DLED
最大尺寸	89mm0*510mm (二段可支持1200mm-1500mm)
最小尺寸	50mm*60mm
厚度	1mm-6mm
傳輸高度	900mm±40mm
傳送方向	左-右、右-左
產品重量	≤5kg
軌道板邊距離	≥9mm
底部元件高度	≤10mm
頂板方式	側頂
傳輸方式	二段式運輸導軌
同上下位機通訊信號	SMEMA
清洗方式	真空吸清膠
視野區域	13mm*10mm
視覺系統	CCD視覺定位系統



功能配置

標準配置	氣壓穩定裝置	選項配置	微量天平
	真空清潔裝置		擦拭系統
	低液壓位檢測		在線掃碼
	XYZ軸校正平臺		雙閥同步
	頭部加熱		MES系統
	氣動閥		壓電閥

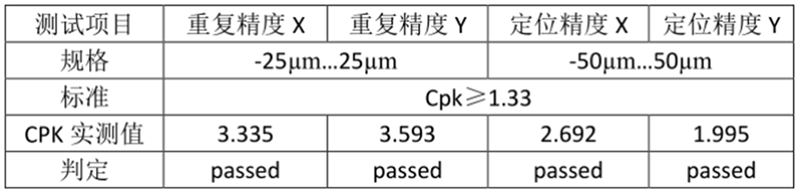

CPK 測試報告

重復定位精度

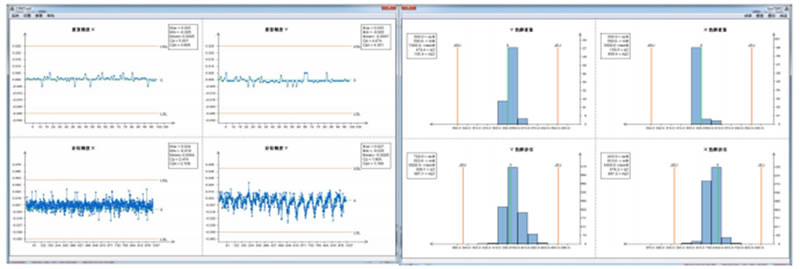

測試方法：機器自行模擬生產，生產CPK數據，通過CPK測試團建讀取分析出結果，生成圖形。

測試速度： CCD X:800mm/s

                   CCD Y:800mm/s

                   取像延時：110ms

                   運輸速度：20mm/s

測試環境：機器水平

                  溫度：24℃

                  濕度：60%

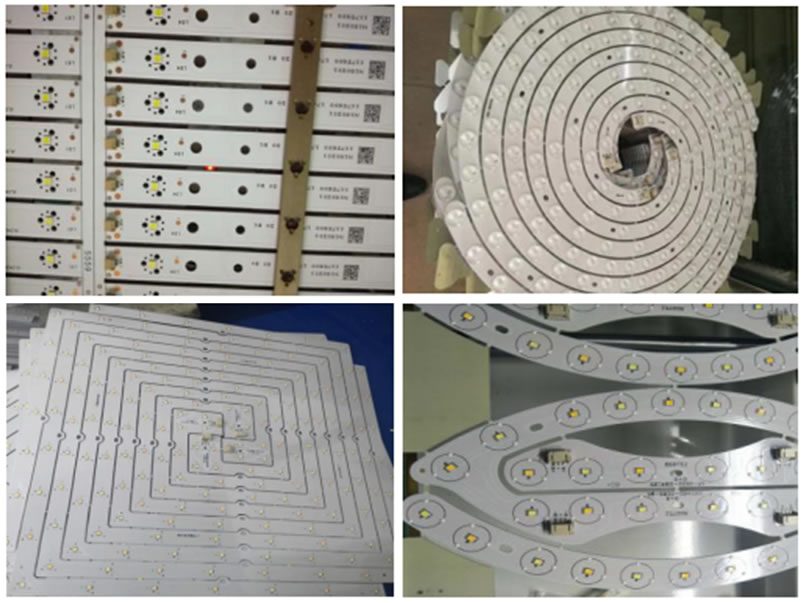

客戶案列

售后承諾

1.承諾： 質保期：1年，終身維護。響應時間：接到用戶通知，專業技術人員不超過24小時（本地）48小時（異地）上門服務，保證24小時不間斷售后技術 服務支持；修復時間：48小時。

2.免費保修：質保期內免費保修，質保期后保證合理的價格提供備件和保養服務。

3.免費培訓：培訓當天，免費在現場對采購方技術人員進行設備操作培訓，保證使用方人員能夠熟練掌握各種設備和軟件等常規使用方法，以及小故障的判斷與解決。
