整個加工過程中，激光加工專用配置保證切割邊緣平滑無毛刺，高效的吸塵裝置確保加工表面無污染。
1.高精度：高品質硬件與特定應用研發的完美軟件相結合確保高精度 和高產能。
2.成本收益高：使用CuttingMaster利用普通分板工藝的成本得到質 量最優的潔凈切割。
3.可靠性高：整個加工過程中，激光加工專用配置保證切割邊緣平滑無毛刺，高效的吸塵裝置確保加工表面無污染。
4.用途廣泛：可加工從剛性到柔性的各種材料，無論是獨立系統還是在線系統--配合夾具或者真空吸附臺的不同型號均可輕松應對。
5.加工速度快：工藝不斷優化以及高水平設備性能確保加工速度。

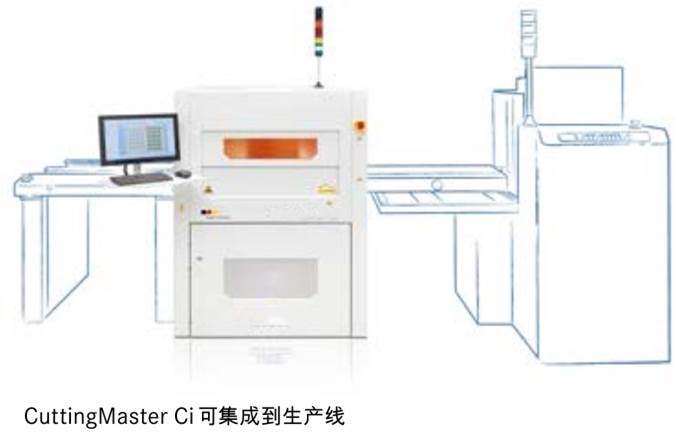

6.自動化程度高：可按照客戶需求選擇生產加工的自動化等級。
7.材料成本節約：無應力、非接觸式材料加工、絕緣溝道極窄，可更高效的使用材料。
8.售后服務完善：全球優質客戶最強有力的支持。
為什么采用激光分板？與傳統分板工藝相比，激光分板具有許多優點：

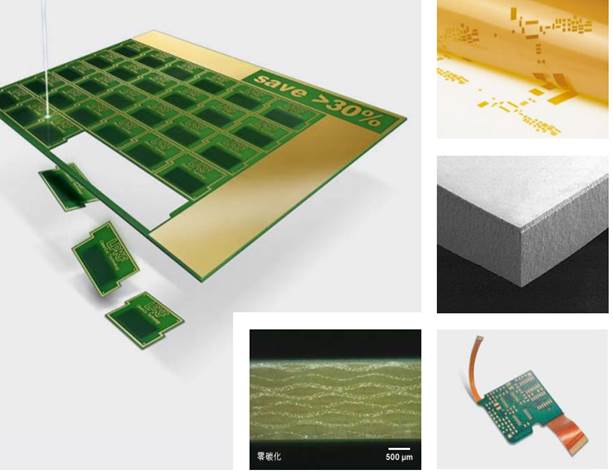

1.非接觸式加工不會對工件產生機械應力，切割溝道附近的材料也不受影響，切割邊緣可緊靠元器件，提高拼版密度并節約材料，尤其適用電路板的全切加工。
2.激光可生產非常狹窄的絕緣溝道，精度極高，可加工各種柔性和剛性材質，數字化軟件控制激光加工可以切割任意幾何圖形。
3.激光設備損耗件少，提高節省材料成本和加工周期，LPKF激光系統為全天候生產設計而設計，非常適合敏感的應用，如醫療技術、汽車行業和消費類的電子產品。

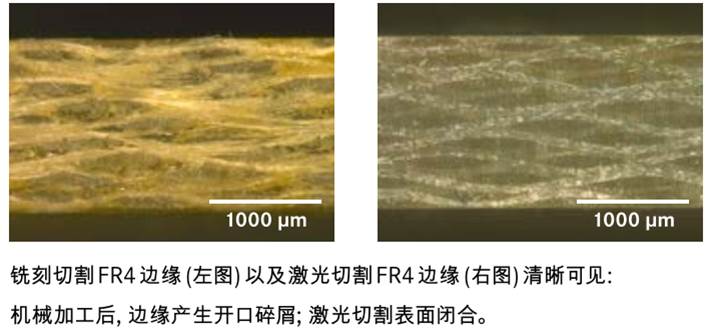

4.LPKF CleanCut方式產生的精度和工藝清潔度都很高，不會產生銑刻加工中的粉末。碳化或其他污染，結論：加工出的PCB可靠極高。
1.CleanCut技術：
LPKF CuttingMaster 2000系列結構緊湊，占地面積小，節省生產空間。CleanCut技術確保技術上切割邊緣干凈無毛刺。
2.性價比高：
LPKF CuttingMaster 2000系列價格公道，是性價比極高的設備，LPKF CuttingMaster超越了先前常規激光分板的成本優勢。
3.系統緊湊：
LPKF分板系列與機械方式成本相當，質量更優。
|
LPKF CuttingMaster |
2000 P |
2000 ci |
|
最大加工區域（X Y Z) |
350mm*350mm*11mm |
350mm*250mm*11mm |
|
定位精度 |
±25 |
/ |
|
光斑直徑 |
<20 |
/ |
|
設備尺寸（W*H*D) |
875mm*1510mm*1125mm |
/ |
|
重量 |
450kg |
/ |
|
可選配置 |
固定Pin、產品夾具、MES工作方式、SMEMA接口 |
/ |
|
備注：包含狀態指示燈高度：2070mm |
||
|
激光功率 |
波長 |
脈寬 |
2000系列 |
CleanCut |
|
15W |
355nm(UV) |
nano second |
2115 |
/ |
|
27W |
355nm(UV) |
nano second |
2127 |
/ |
|
32W |
532nm(green) |
nano second |
2232 |
/ |
最高的精度：LPKF CuttingMaster 3000系列配備線性馬達，確保高的定位精度以及更卓越的性能。
更大的加工區域：加工范圍比2000系列更廣泛。
靈活的系統：對于不同應用和材料的加工配備不同激光波長，蠻快的納秒或皮秒激光器。
CleanCut技術：CuttingMaster 3000也可用于鉆孔，穩定的花崗巖臺面確保可靠精度
|
LPKF CuttingMaster |
3000 P |
2000 ci |
|
最大加工區域（X Y Z) |
500mm*350mm*11mm |
460mm*305mm*11mm |
|
定位精度 |
±20 |
/ |
|
光斑直徑 |
<20 |
/ |
|
設備尺寸（W*H*D) |
1050mm*1500mm*2000mm |
/ |
|
重量 |
1300kg |
/ |
|
可選配置 |
固定Pin、產品夾具、MES工作方式、SMEMA接口 |
/ |
|
備注：包含狀態指示燈高度：2120mm |
||
|
激光功率 |
波長 |
脈寬 |
2000系列 |
CleanCut |
|
27W |
355nm(UV) |
nano second |
3127 |
/ |
|
36W |
532nm(green) |
nano second |
3236 |
/ |
|
40W |
355nm(UV) |
pico second |
3440 |
/ |
|
65W |
532nm(green) |
pico second |
3565 |
/ |
1.LPKF軟件：

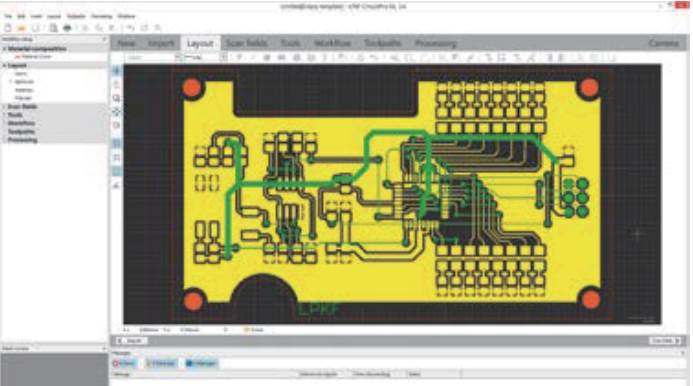

所有CuttingMaster系統都配備了強大的系統軟件，它設計簡單與硬件完美匹配，并與PCB生產中使用的所有標準程序兼容，它精確處理電路板數據，并指導用戶完成每一步加工工藝。
2.LPKF系統提升：
LPKF為確保激光系統為客戶帶來最卓越的加工表現，盡其所能讓設備完美簡易操作，LPKF工程師開發了最佳系統軟件滿足生產操作所需的所有功能，需要培訓、維護其他服務選項，可以隨時聯系我們，LPKF硬件、軟件、售后服務獎處理分板需求確保產品。
CircuitPro軟件的優勢：
1.個性化MES工作方式
2.多樣化Mark點識別
3.（壞）板識別
4.HERMES標準和SMEMA接口
5.可追溯性（激光達標）
6.數據的讀取可寫入
1.承諾： 質保期：1年，終身維護。響應時間：接到用戶通知，專業技術人員不超過24小時（本地）48小時（異地）上門服務，保證24小時不間斷售后技術服務支持；修復時間：48小時。
2.免費保修：質保期內免費保修，質保期后保證合理的價格提供備件和保養服務。
3.免費培訓：培訓當天，免費在現場對采購方技術人員進行設備操作培訓，保證使用方人員能夠熟練掌握各種設備和軟件等常規使用方法，以及小故障的判斷與解決。
