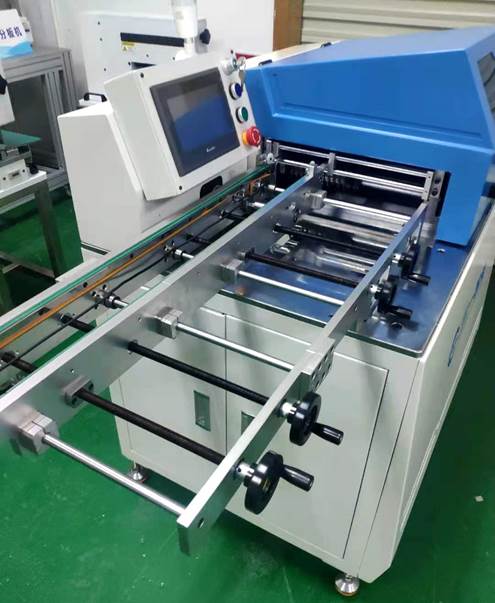

華諾LED多刀分板機

HN-530三組式多組多刀分板機可一次性整拼板分割，可對接上下板機，實現無人化操作。不但安裝便利，操作設定更是簡單，可以節省多名員工，省時、省力。占用空間小，最大限度節省了作業時間。

HN-530三組式多組多刀分板機可一次性整拼板分割，可對接上下板機，實現無人化操作。不但安裝便利，操作設定更是簡單，可以節省多名員工，省時、省力。占用空間小，最大限度節省了作業時間。

產品視頻：

更多視頻：三組式多刀燈條分板機作業視頻

多刀分板機技術規格

1、多組多刀分板機，根據客戶10拼板，需配置三組共66把刀片，定制寬度墊片。

2、安全門帶有磁性保護開關，機械傳動齒輪有保護罩。

3、設備配有自動計數功能，設備供電有獨立開關控制，便于及時處理。

4、切割工藝廢板邊切割后直接掉落皮帶線上。

5、設備標準SMEEMA接口，導軌傳送高度：920±30 設備電壓：220v

6、刀片材質進口高速鋼刀片 壽命10萬次

7、所有按鍵有中文標示，進出板方向標示，機械傷害圖示標示。

8、設備安全門上有透明窗，配有照明燈。

9、設備PLC開放MES端口，支持數據傳輸。

主要部件清單

配件清單
電機	立三
導軌	上銀
電源	明緯
Plc	三菱
顯示屏	三菱
刀片	進口高速鋼
墊片	45號鋼
感應器	道川
三色燈	歐恩



功能特點

1、高效分板，極省人工，日產量可達10萬pcs以上。

2、對接上板設備可實現全自動生產。

3、完美控制分板變形度，符合帶有間斷性產品的銅燈板或COB板。

4、簡單培訓即可掌握使用；調刀不復雜，普通員工經過簡單培訓即可學會。

5、安全：開門保護裝置，保障安全生產。

6、獨有新刀具，耐用度相對提高1.5-2倍。

刀具介紹

刀片材質：進口高速鋼

刀與刀之前距離最小3mm，刀口厚度0.2mm

介子大小根據PCB板的尺寸定制

注：刀片使用壽命10萬次，可重復翻磨再使用，刀片視情況而定，可翻磨2-3次。

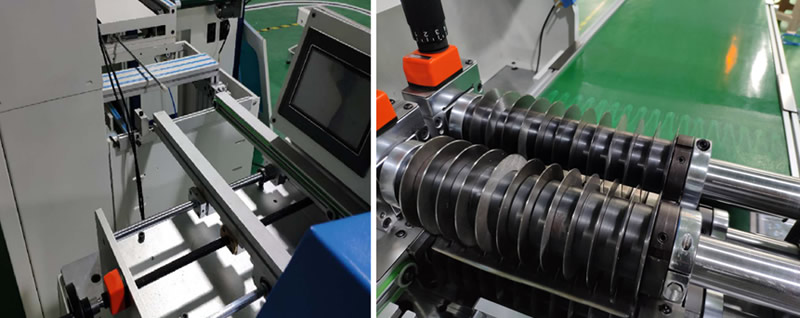

內部結構

特點：

1、定位精度高。

2、切板應力小。

3、開門保護裝置，安全性能高。

4、自動送板、切板，效率更高。

5、可對接上下板機，更省人工。

機器操作流程

1、軌道進料或上板機進料，線路板感應指定開關。

2、分板機將開始運行，若線路板未到指定正確的位置，機器將報警并停止運行，需人工修正。

3、板到位延后，氣缸抬升并推板。

4、分板機切割刀具開始運行，通過多組刀具同時切割產品，一次分斷整塊拼板。

5、產品輸送帶開始運行，產品分割完成后，輸送帶即刻停止，保證產品停留在輸送帶上，人工或機械手將完工產品取走。

6、機器完成一個工作流程。

機器參數

項目	HN-530
名稱	三組式多組多刀分板機
外形尺寸L/W/H	1662mm×580mm×1060mm
刀具尺寸	圓刀?80mm×?35mm×3mm
刀具材質	進口優質高速鋼
刀具品牌	華諾
分板厚度	0.5-3mm板厚（V-CUT深度，板厚的三分之一）
分板長度	50mm-1200mm
分板速度	300mm-500mm/s（調速馬達，速度可調）
分板寬度	50mm-300mm
工作電壓	220V/110V 可選
設備功率	200W
整機重量	約380kg



售后承諾

1.承諾： 質保期：1年，終身維護。響應時間：接到用戶通知，專業技術人員不超過24小時（本地）48小時（異地）上門服務，保證24小時不間斷售后技術 服務支持；修復時間：48小時。

2.免費保修：質保期內免費保修，質保期后保證合理的價格提供備件和保養服務。

3.免費培訓：培訓當天，免費在現場對采購方技術人員進行設備操作培訓，保證使用方人員能夠熟練掌握各種設備和軟件等常規使用方法，以及小故障的判斷與解決。
