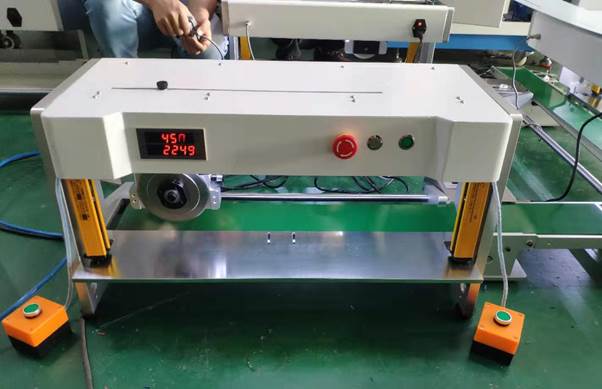

華諾走刀分板機

HN-208雙走刀式分板機，采用上圓刀下直dao設計，割板時v-cut放置于下直dao上，線路板不動，上圓dao走動割板，應力相對較小，板不動dao動的割板模式也有效避免線路板分板作業時產生磕碰，避免產生暗傷、元件損傷等問題。

HN-208雙走刀式分板機，采用上圓刀下直dao設計，割板時v-cut放置于下直dao上，線路板不動，上圓dao走動割板，應力相對較小，板不動dao動的割板模式也有效避免線路板分板作業時產生磕碰，避免產生暗傷、元件損傷等問題。

適合各種玻纖板，F(xiàn)R-4板、FR-1板等，相對來說硬度沒有鋁基板等大的基板，對于雙面帶有元器件的PCB板，采用這款設備分板尤其適合。

走刀式分板機視頻：

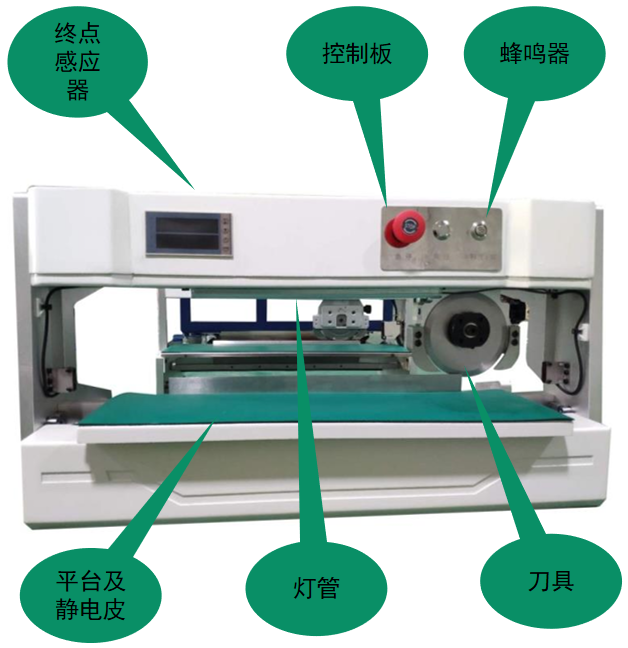

產品細節：

1、鋼材：上下刀具為SKD11進口高速鋼，切割次數可達百萬。

2、燈管：操作員作業更便捷，視野更開闊。

3、蜂鳴器：合理化安全作業，提高操作員安全意識。

4、控制板：調節刀速，記錄切板數量。

5、切割行程：終點感應器行程即切割行程，范圍值為：0mm-600mm。（行程可定制600-1200MM）

6、平臺和靜電防護裝置：升降平臺可根據產品合理調節高度，靜電皮可增加靜電保護功能。

功能特點：

1、走刀式分割式,分板應力相對較小。

2、加裝了輸送帶，可將分割好的PCB板傳送到生產流水線。

3、單片機控制走刀，操作簡易方便。

4、安全：帶有雙重防護裝置,無需擔心生產安全問題。

5、易用：操作簡單，無需培訓即可熟練使用。

6、耐用：優選材質精工制造，易損部件刀具獨家工藝，持久耐用。

7、適用于分切各種雙面帶有元器件的PCB板。

設備參數：

項目	HN-208
名稱	PCB走刀式分板機
外形尺寸L/W/H	L900mm×W450mm×H420mm
刀具尺寸	圓刀?125mm×12mm×3mm    直刀?600mm×65mm×6mm
刀具材質	進口優質高速鋼
刀具品牌	華諾
分板厚度	三分之一板厚
分板長度	5mm-600mm長
分板速度	300mm-500mm/s（調速馬達，速度可調）
分板寬度	1mm-200mm最佳（小片寬，非整拼寬度）、整拼寬度250mm
工作氣壓	無
工作電壓	220V/110V 可選
設備功率	100W
整機重量	75kg

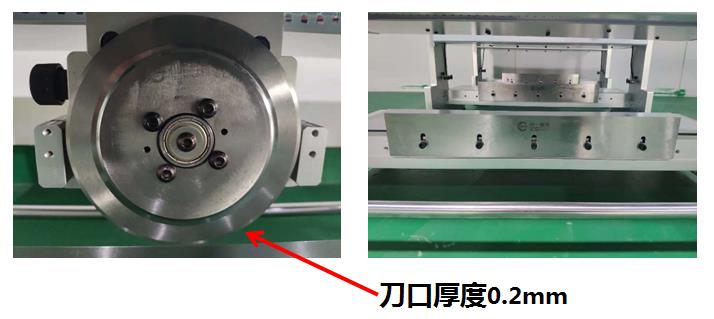

刀具介紹

1、刀具材質：進口SKD11高速鋼

2、刀具品牌：CAB

3、刀具尺寸:

圓刀：?125mm×12.5mm×3mm

直刀：?420mm×65mm×6mm

注：刀片使用壽命400萬次，可重復翻磨再使用，刀片視情況而定，可翻磨2-3次。

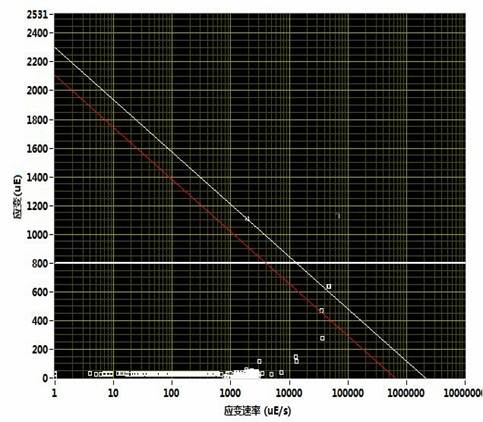

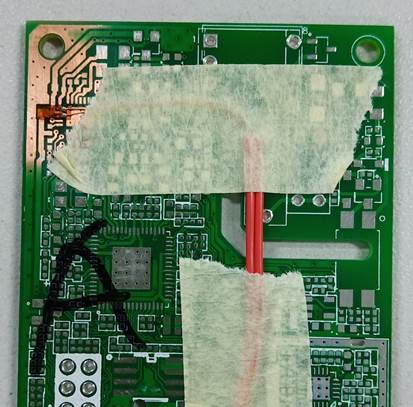

應力測試

IPC9704表格
編號	元件名	切割速度	應變最大值(uE)	應變速率最大值(uE/s)	結果
No.1	a	15mm/s	-634	-176777	PASS



產品升級

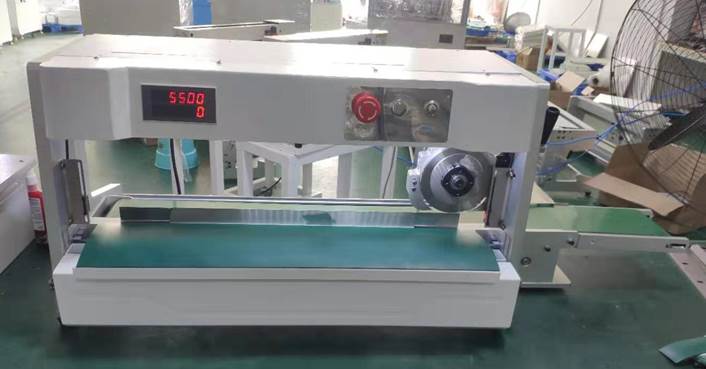

加裝輸送帶：

1.對接生產產線：產品可直接流入流水線，對接產品后續操作；

2.操作更便捷：產品流入后端，操作員分好板后無需重復取板；

3.自動化程度更高，更能適應自動化更高的產線；

非標定制

產品定制化：

1.主要載體相同：定制化產品依托現有的走刀做定制化更改；

2.定制化：更高的自動化適應程度，越來越滿足和實現客戶需求

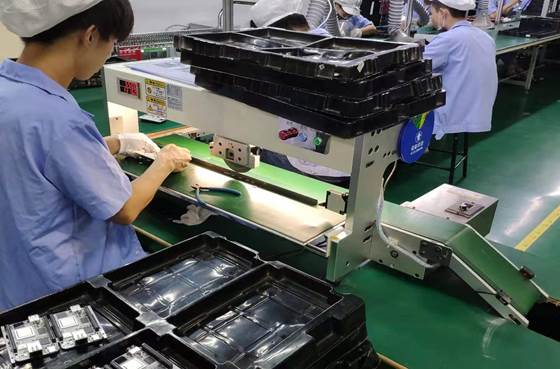

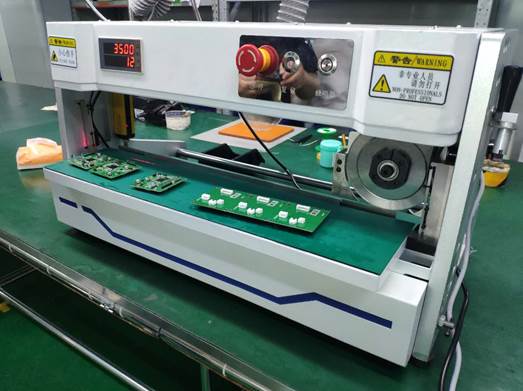

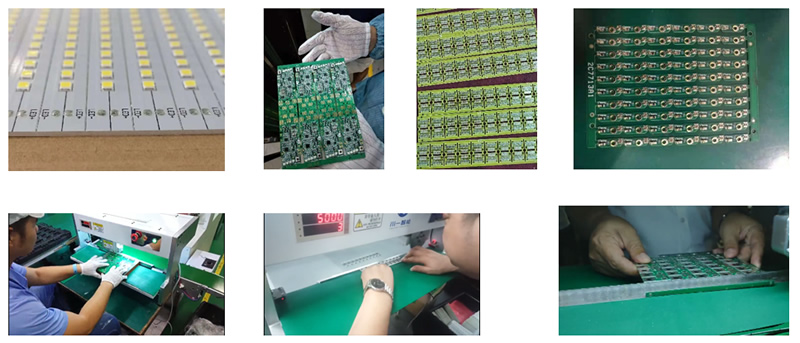

產品案例

機器操作流程

1、插上電源，打開設備上的電源開關。

2、調節上圓刀與下直刀的刀間隙。

3、將產品的V-CUT槽放在下直刀 的刀口上。

4、踩腳踏開關啟動機器。

5、將分好的產品放入料框，也可流入輸送帶接到生產線上。

6、機器完成一個工作流程。



售后承諾

1.承諾： 質保期：1年，終身維護。響應時間：接到用戶通知，專業技術人員不超過24小時（本地）48小時（異地）上門服務，保證24小時不間斷售后技術服務支持；修復時間：48小時。

2.免費保修：質保期內免費保修，質保期后保證合理的價格提供備件和保養服務。

3.免費培訓：培訓當天，免費在現場對采購方技術人員進行設備操作培訓，保證使用方人員能夠熟練掌握各種設備和軟件等常規使用方法，以及小故障的判斷與解決。
