FPC沖壓分板機8噸

適用于手機、數碼相機、電腦、汽車等電路板批量模切，切割多聯電路板、LED燈板等時，能發揮最大效果。

沖壓分板機視頻：



機器簡介

HN-C3-8T沖壓分板機，結構緊湊而堅固，氣壓缸出力，環境無污染，出力大，且操作簡單。

采用最新氣電式輕量化設計，可使用各種刀模。

有效地分切各種FR4、鋁基板硬質電路板以及柔性印刷電路軟板。

適用于手機，數碼像機，電腦，汽車等的電路板批量模切，切割多聯電路板 LED 燈板等時，能發揮最大效果。 以增壓氣缸驅動方式加壓。

優勢特點介紹

用沖切分切FPC基板的特點：

一、高效率：一分鐘可以分6到8張拼板。

二、高品質：分切產品表面平整統一尺寸標準。

三、高環保：低噪音無粉塵生產，從而減少了對環境的污染。

四、低能耗：主要?jiǎng)恿闅庠磩?dòng)力。

五、低強度：極大的降低了員工的勞動強度。

六、易操作：作業簡單，新員工或者老員工容易上手，簡單易學易易操作。

七、安全性高：采用下模自動進出模式分切,有光柵和安全門同時保護作業員操作更加安全。

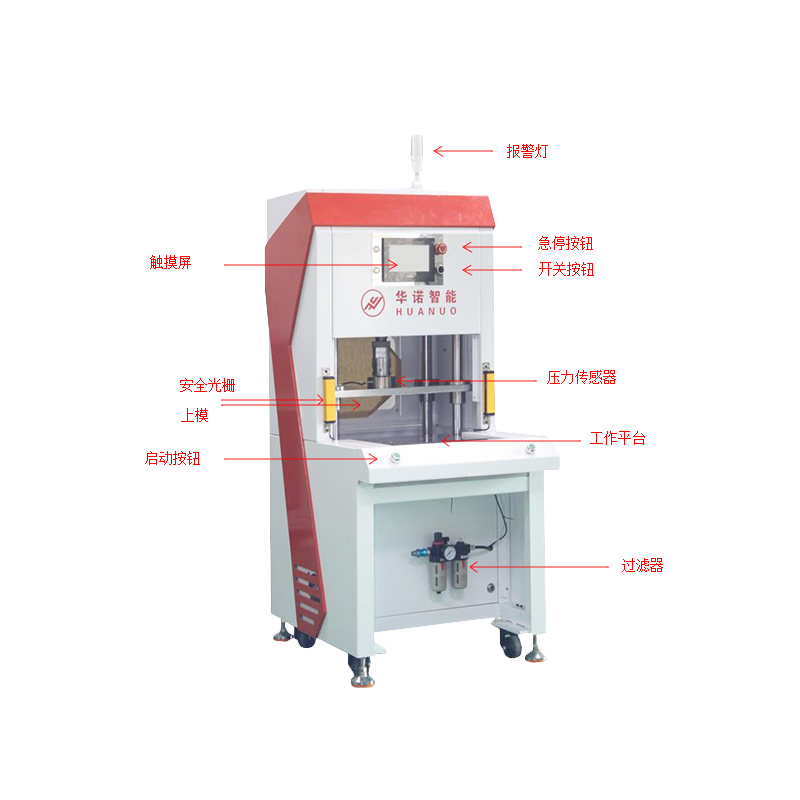

外觀介紹

FPC沖壓分板機細節

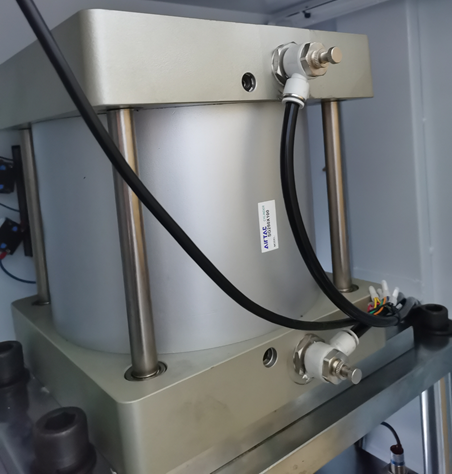

機械氣缸局部圖

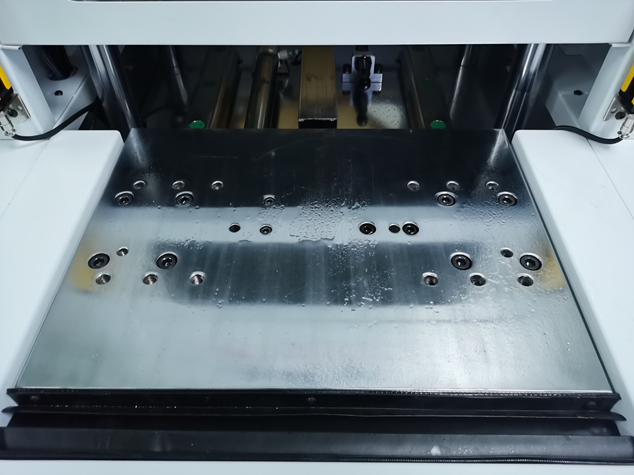

機臺細節展示

工作臺：用于操作員取放產品，拿取沖切成品，放置待切產品；

安全光柵：防止作業員誤操作，誤將手等其他工具放置作業區保護員工安全；

雙啟動按鍵：防呆及安全保護作用，防止員工誤操作及非該工位操作員誤觸；

8T機械缸：滿足0-8T壓力可調，可適應更多種類產品。

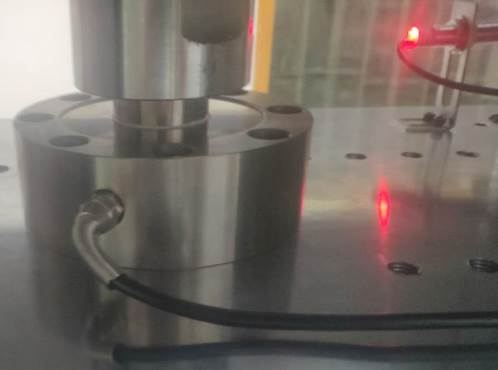

壓力傳感器細節展示

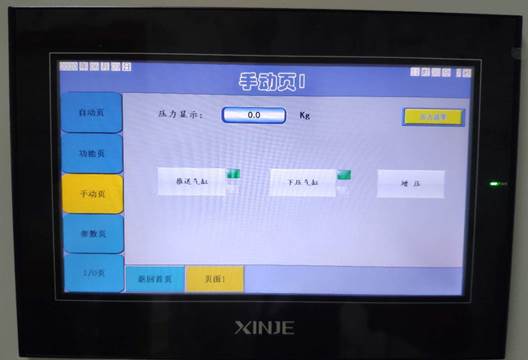

觸摸屏展示

壓力傳感器：沖切產品時能傳感沖切壓力，提供較為準確的沖切壓值可以給操作員更好調節依據；

觸摸屏：設置操作權限，控制：點動、手動、半自動、產量保存、統計及錯誤信息存儲參數設置（工程師：需要設置權限）對程序各個工位進行選擇設定，實時監控，參數設置等功能

機器參數

設備外型規格	機器名稱	FPC沖壓分板機
	機器型號	HN-C3-8T
	外形尺寸	長*寬*高：900*630*1700mm
	外形	落地式
	重量	500KG
	顏色	電腦白
設備供應要求	電源供應	AC220V
	環境要求	清潔干燥，避免潮濕或者高溫
	工作氣壓/管徑	＞ 0.6MPa/ ＞ 10mm
	零件離切割位最小距離	≧ 0.5mm
	最大分板長度	260*320mm(可定做更大面積)
	FPC切點位置	不允許有元器件跨到切點位上方
	定位孔要求	FPC上至少有四個定位孔，另加一個防呆孔
	FPC板元器件最高高度	PCB方面零件限高30mm，正面限高為35mm
設備軟件部分	控制器PLC	信捷
	參數設置	可通過觸摸屏設置沖壓值
	存儲模塊	可存儲多組數據
	操作系統	自主研發操作系統
	觸摸屏	信捷觸摸屏 PLC控制器配套觸摸屏
	應力感應模塊	傳感器



模具	模具屬性	高速鋼
	模具類型	刀模或精密鋼模/復合模
	刀片角度	根據客戶產品切割點設計
	使用壽命	50萬次
	制作模具資料	產品Gerbar或CAD檔和成品板2-5片
	換線時間	10min
	制作周期	10天
	模具精度	0.05mm
主控分切系統	分板效率	8-12s一整拼板
	導軌絲桿	上銀
	氣動配件	亞德客
	設備出力	8/10/15/20/30/60噸出力
	進出板方式	氣缸導軌或伺服系統+絲桿導軌
其他功能	防護功能	光柵、傳感器以及軟件三重防護 雙手按鈕啟動
	機器零件表面處理	陽極、電鍍
	沖切方式	機械氣缸、高速增壓缸、油壓缸
	安全防護	安全門光柵、急停開關
	自檢功能	開機時間監控、產能監控、設備故障信息及自動排異系統
	適用范圍	適用于帶元件FPC分板、郵票孔PCB或鋁基板、銅基板分切



3D模具

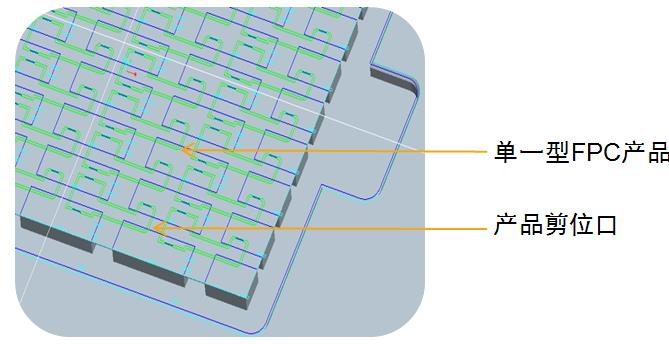

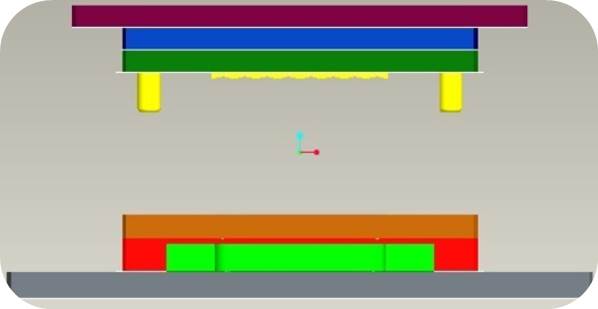

模具正面圖

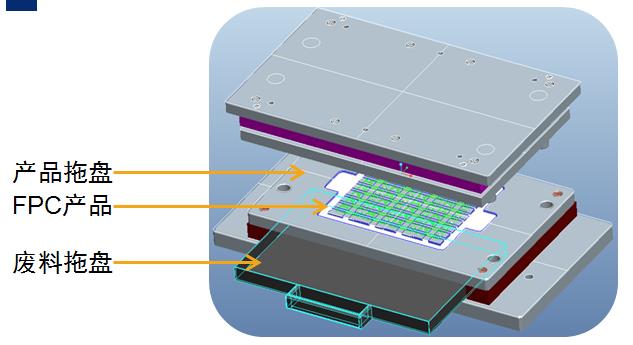

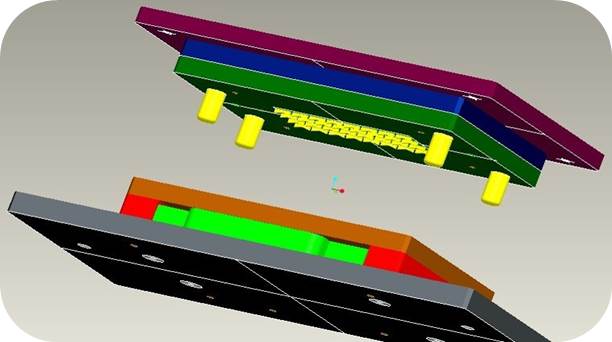

模具分模圖

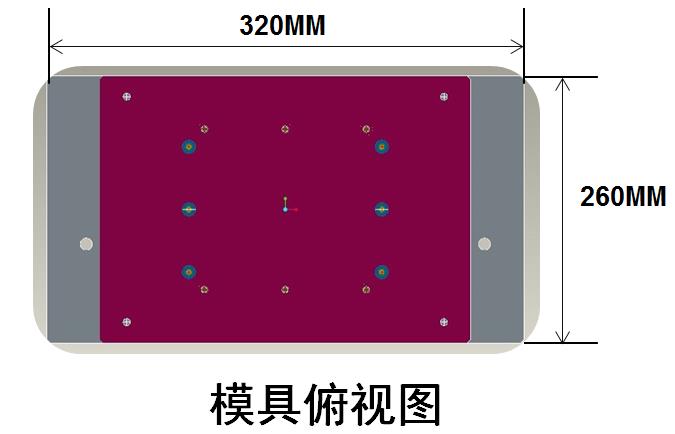

模具尺寸：該機模具尺寸為260MM*320MM,其他產品或者需求可以根據需求定制；

導柱：起導口定位作用，保證產品沖切位置精確。

產品托盤：依據客戶產品需求定制

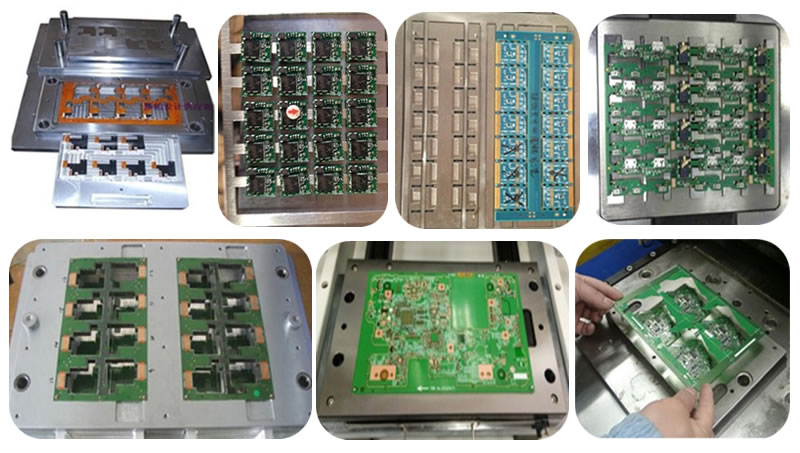

治具類型

廢邊脫模：

橋連PCB類的脫模，一般是手動取走廢邊，因?yàn)閺U邊較大，同理FPC類產品也是手動取走廢邊；

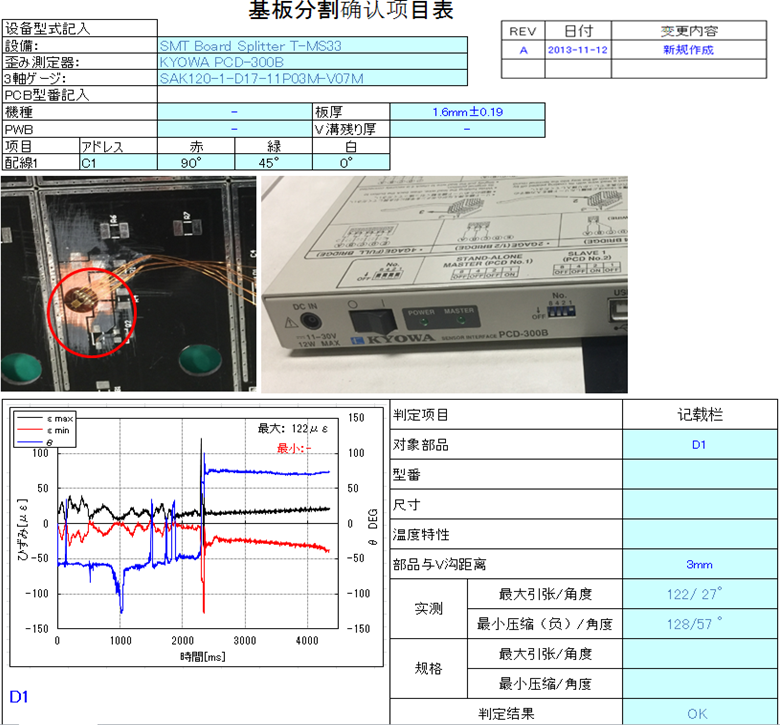

壓力測試

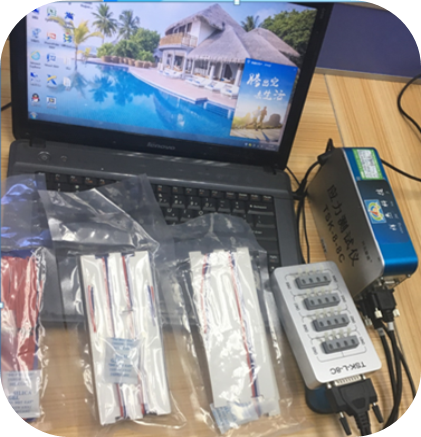

壓力測試儀

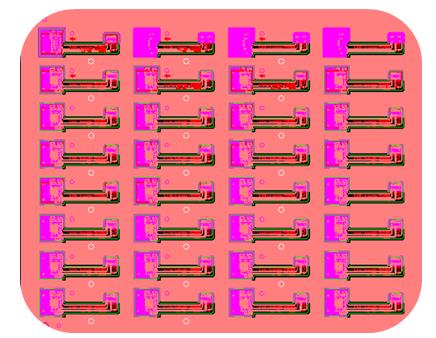

客戶1.6MM厚FPC板壓力測試

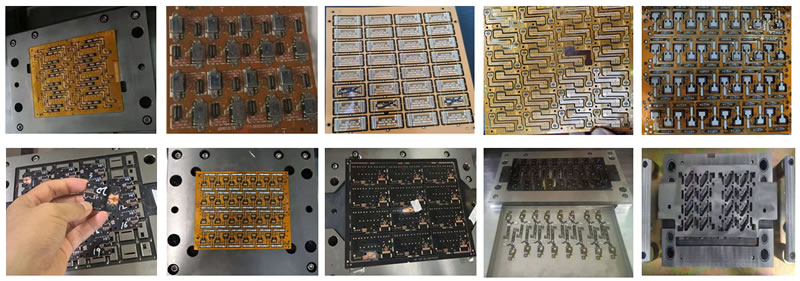

客戶案例

售后承諾

1.承諾： 質保期：1年，終身維護。響應時間：接到用戶通知，專業技術人員不超過24小時（本地）48小時（異地）上門服務，保證24小時不間斷售后技術服務支持；修復時間：48小時。

2.免費保修：質保期內免費保修，質保期后保證合理的價格提供備件和保養服務。

3.免費培訓：培訓當天，免費在現場對采購方技術人員進行設備操作培訓，保證使用方人員能夠熟練掌握各種設備和軟件等常規使用方法，以及小故障的判斷與解決。
