紫外激光打標機

激光打標機是利用激光束在各種物質表面打印上永久的標記。

產品視頻：

設備簡介：

激光打標機是利用激光束在各種物質表面打印上永久的標記。 激光打標機的效應主要是：

1.1通過激光光能對目標物質表層的蒸發而露出物質深層；

1.2通過激光光能導致表層物質的化學物理變化而"刻"出所需圖案文字；

1.3通過激光光能燒掉部分物質，從而顯出所需刻蝕的圖案、文字。

1.4紫外激光打標機主要由：光纖激光器、振鏡（打標頭）、軟件控制板卡、工控電腦、　　　機箱機柜、放工件的水平臺等組成。

工作原理：

利用紫外激光器產生激光并導出激光然后配合光學高速掃描振鏡進行工件標記的，其核心部件為紫外激光器。紫外激光打標機以其獨特的小功率激光束為主,因而可以進行超精細打標，特殊材料打標.是對打標效果有更高的要求客戶首選產品。特別適應于超精細加工的高端市場，效果精細，標記清晰牢固,比如:3C行業標記,電子元件，電器外殼標記，食品，藥品及其他高分子材料表面包裝瓶打標，非金屬鍍層去除，各類材料的劃線。

與其它激光打標機的原理大同小異.都是用激光束在各種不同的物質表面打上永久的標記.打標的效應是通過短波激光直接打斷物質的分子鏈(不同丁長波激光所產生的表層物質的蒸發露出深層物質)，從而顯出所需刻蝕的圖案,文字。

紫外激光打標是冷加工,加工過程稱為“光蝕”效應,“冷加工”具有很高負荷能量的(紫外) 光子,能夠打斷材料(特別是有機材料)或周圍介質內的化學鍵,至使材料發生非熱過程破壞.對被加工表面的里層和附近區域，不產生加熱或熱變形等作用.

設備特點：

1、HN-HUVL-5W紫外激光打標機采用紫外激光器，壽命可達1萬小時，紫外激光器屬于冷光源 ,熱影響區小 ,光束質量高，打標效果精細，聚焦光斑直徑不到20um。發散角是半導體泵浦激光器的1/4。

2、采用高速進口掃描振鏡，標記速度快 ,單線條更細，特別適用于精細、精密打標。

3、體積小，耗電量小，整機耗電不到800W；采用水冷冷卻方式，占地面積更小，安裝更簡便，真正做到了節能和便攜。

4、電光轉換效率高，簡單易用，無須光學調整或維護，結構緊湊，系統集成度高，故障少。

5、無需進行任何維護，使用壽命長，適用于惡劣環境工作。

6、加工速度快，是傳統打標機的2-3倍，光學掃描振鏡，激光重復頻率高，高速無畸變。

7、打標軟件功能強大，可兼容Coreldraw、AutoCAD等軟件的文件；支持PLT、PDF、DXF、BPM等，可直接使用SHX、TTF字庫；支持自動編碼、打印序列號、批號、日期、條形碼、二維碼、自動跳號等，USB接口輸出控制。

設備配置：

1. 桌面型鋁板一體式機架；

2. 格鐳紫外激光器5W一套；

3. 歐亞高速數字掃描振鏡一套；

4. 德國SAMLIGHT高性能的綜合打標刻印軟件；兼容:

      (PLT.DXF.CMX.EMF.SVG.AI.JOB.MCL.TXT.TGA.BMP.JPG.TIF.GIF；)等文件格式

5. 工業計算機控制系統一套；

6. 南京波長聚焦鏡頭一套；

7. 高精密冷水機一臺；

8. 其他配置由公司定制。

設備技術參數：

1. 激光輸出功率 5W

2. 最大打標線速度 10000mm/s

3. 激光波長 355nm

4. 打標范圍 100mm×100mm （可選配)

5. 激光重復頻率 20KHz-150KHz

6. 功率調整范圍 5%-100%

7. 重復精度 0.001mm

8. 最小線寬 0.01mm

9. 最小字符 0.08mmX0.08mm

10. 整機耗電功率 ≤800W

11. 冷卻系統  水冷

12. 連續工作時間 24h

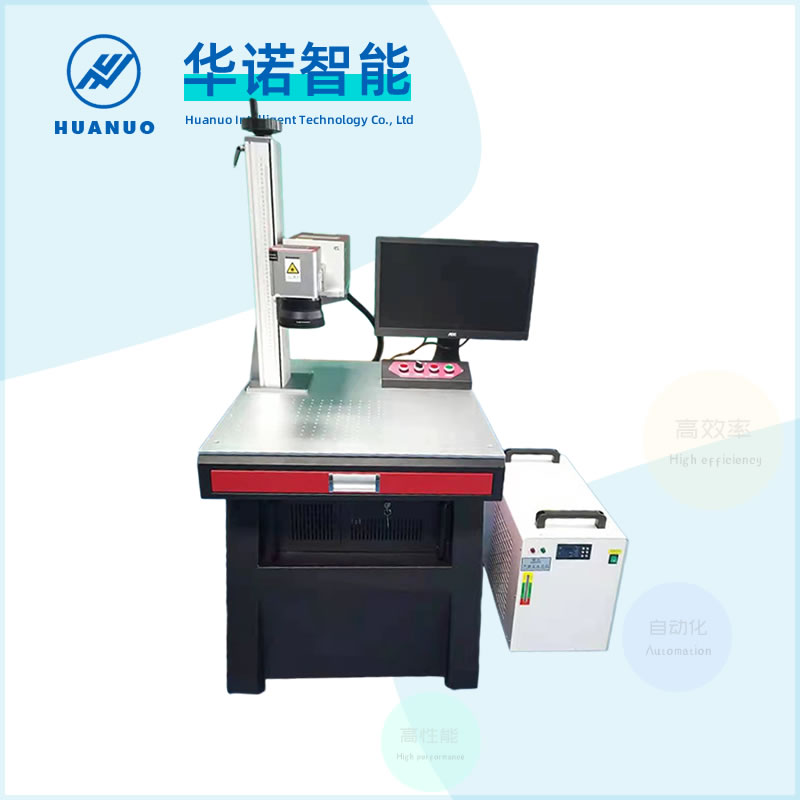

設備外觀：

1. 機器尺寸    600×800×1400mm

2. 整機重量   120KG

3. 電源要求  AC220V/50HZ/5A



軟件介紹及設置

本軟件具有以下主要功能：

1. 自由設計所要加工的圖形圖案，支持TrueType字體，單線字體（JSF），SHX字體，點陣字體（DMF），一維條形碼和二維條形碼。

2. 靈活的變量文本處理，加工過程中實時改變文字,可以直接動態讀寫文本文件和Excel文件。

3. 可以通過串口直接讀取文本數據。 可以通過網口直接讀取文本數據。還有自動分割文本功能，可以適應復雜的加工情況。

4. 強大的節點編輯功能和圖形編輯功能，可進行曲線焊接，裁剪和求交運算.

5. 支持多達256支筆（圖層），可以為不同對象設置不同的加工參，兼容常用圖像格式（bPM,jpg,gif,tga,png,tif等）兼容常用的矢量圖形（ai,dxf,dst,plt等），  ?常用的圖像處理功能（灰度轉換，黑白圖轉換，網點處理等），可以進行256級灰度圖片加工.

6. 強大的填充功能，支持環形填充多種控制對象，用戶可以自由控制系統與外部設備交互，直接支持SPI的G3版光纖激光器和最新IPG_YLP光纖激光器，支持動態聚焦（3軸加工系統）.

7. 開放的多語言支持功能，可以輕松支持世界各國語言。

8. 界面說明：

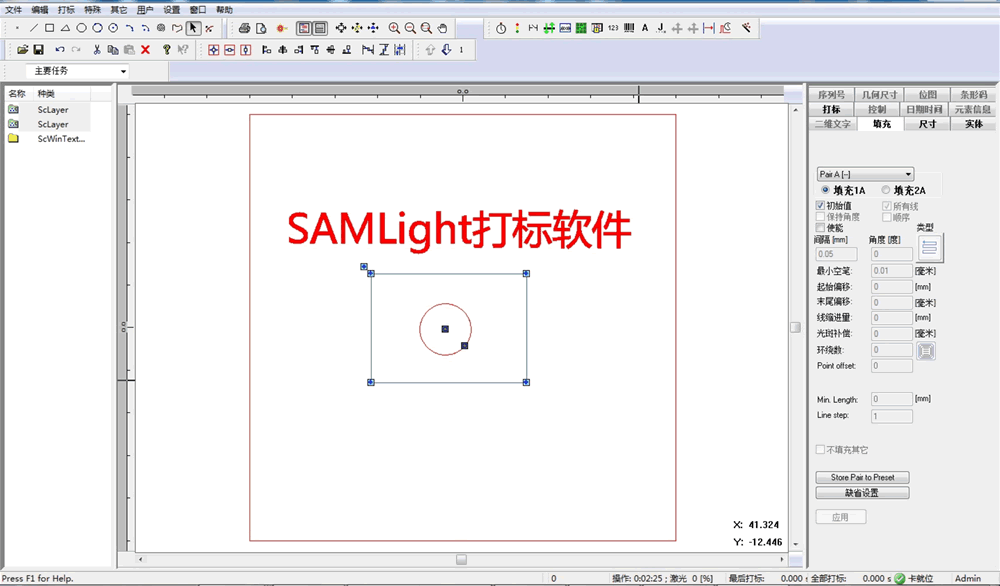

    主界面如下：
