在線式軌道銑刀分板機

HN-5500分板機是一臺自動上下料，自動收集廢料，利用銑刀高速運轉將多連片的pcb板按預先編輯好的路徑分割開來的切割設備。

產品視頻：

產品概述

HN-5500分板機是一臺自動上下料，自動收集廢料，利用銑刀高速運轉將多連片的pcb板按預先編輯好的路徑分割開來的切割設備。

設備機構布局先進，工藝控制技術穩定，配備日本安川伺服系統及日本nsk高速電主軸，主軸轉速可達到60000轉每分鐘?？蛇x擇升級不同配置，成熟的pcb分板控制軟件，分板編程簡單易用。中文windows操作系統，安全穩定易學易懂，自動找Mark點功能。

切割功能：直線，L型，U型，圓弧及圓

工業相機：德國高清CCD工業相機，輔助程序視教編程

控制系統：固高四軸高精密運動控制器

防靜電措施：靜電消除毛刷，防靜電玻璃窗及防靜電傳送帶

除塵方式：隨動除塵選用高負壓除塵電機，噪音小，利用隨動技術控制吸塵毛刷，跟隨刀具同時移動，實時保持吸力最佳位置，能高效的將切割粉塵收集干凈。

此產品為不需要人工干預的全自動在線式切割設備，前端配上板機或接駁臺實現進板，工作原理與離線產品相同，均采用高速主軸，在應力很小的情況下把PCBA從拼板中分離出來，保證切割精度和潔凈度。



機器參數

HN-5500分板機機器參數
設備型號: HN-5500	傳輸方向：左、右
有效切割尺寸：300*400mm	自動換刀，斷刀檢測：有
切割功能：直線，U型，圓型及圓弧	冷卻方式：風冷
機器尺寸：1300*1420*1600mm	適用銑刀尺寸：0.8-3.7mm
機臺重復精度：±0.02	導軌寬度調整:自動
切割精度：±0.10	拾取系統：正反180°旋式伺服夾持系統
絲桿/導軌：HIWIN/TBI	集塵機功率：202kw
傳輸方式：三段式運輸導軌	集塵機尺寸：620*517*1055mm
主軸轉速：MAX,60000rpm可調	集塵機重量：110kg
切割速度：0-100mm/s可調	集塵方式：隨動吸塵
PCB定位PCB：上下導軌夾緊	電源規格：AC220V/380V  50/60HZ三相



優勢和特點

功能和優點：此設備無需治具為客戶節約耗材成本，可連接產線生產節約人工換線時間短，特別適合產品型號多，小批量生產，經常換線的自動化流水生產線。



內部系統

由德國Imaging工業相機和Moritex鏡頭和測量級光源組成的精湛機器視覺系統，支持機器校正，補償和定位的全部功能擁有高穩定性和抗干擾能力。

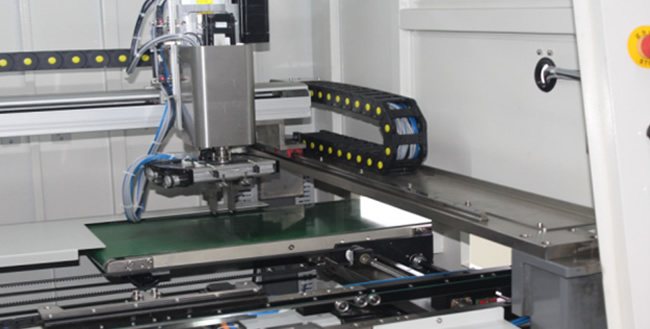

無治具切割的完美解決方案，夾持pcb尺寸范圍20*20mm-350*400mm,拾取裝置可以快速裝卸，高可靠性和低成本兼得。



1、自動換刀 *斷刀檢測 *全自動生產模式*高可靠切割系統

2、可選配具有防爆功能吸塵裝置及風量監控功能

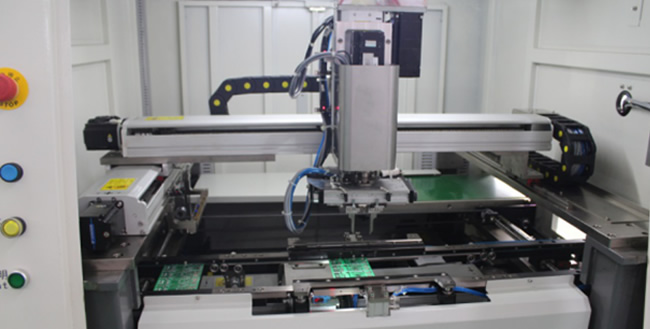

出板方案：ESD皮帶線出板系統

切割完成的pcb板，會由夾持系統運送至皮帶傳輸線，由ESD傳輸線流出機器進入組裝線，或是由特制機械手方案，拾取裝入產品盒。

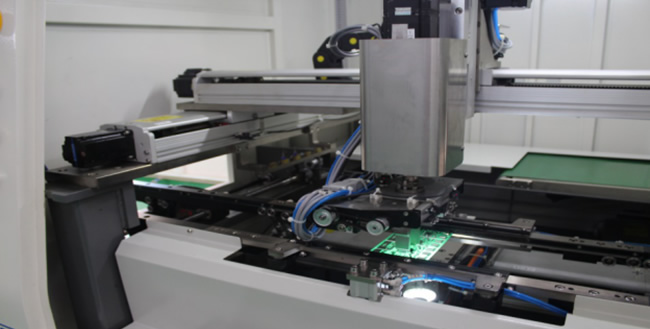

精湛的視覺定位與切割系統/Excellent visual location and cutting system

由德國Imaging工業相機和Moritex鏡頭和測量級光源組成的精湛機器視覺系統，支持機器校正，補償和定位的全部功能擁有高穩定性和抗干擾能力。

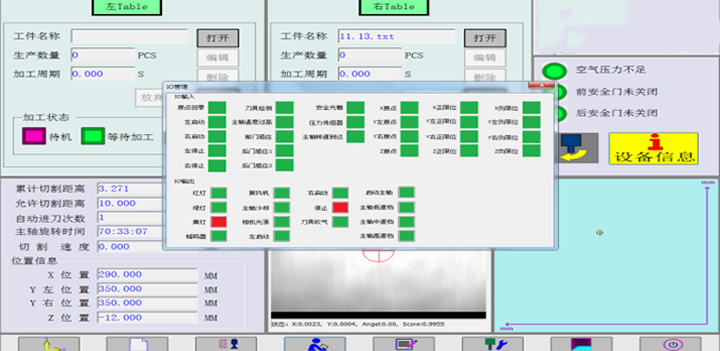

方便的操作系統/Convenient operation system

采用Windows7中文版操作界面，自主知識產權的控制軟件，界面合理，維修方便，IO端口一目了然。

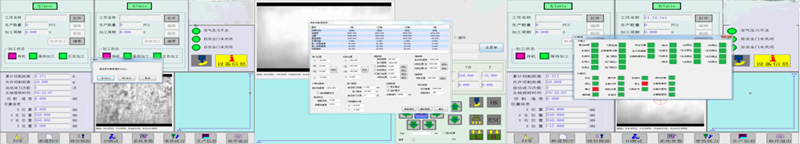

操作系統

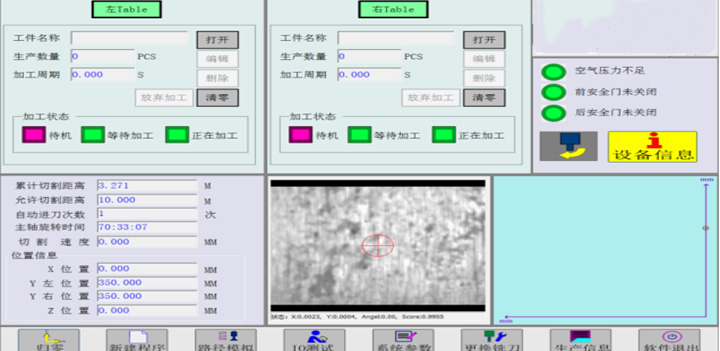

方便的操作系統/Convenient operation system

采用Windows7中文版操作界面，自主知識產權的控制軟件，界面合理，維修方便，IO端口一目了然。



售后承諾

1.承諾： 質保期：1年，終身維護。響應時間：接到用戶通知，專業技術人員不超過24小時（本地）48小時（異地）上門服務，保證24小時不間斷售后技術 服務支持；修復時間：48小時。

2.免費保修：質保期內免費保修，質保期后保證合理的價格提供備件和保養服務。

3.免費培訓：培訓當天，免費在現場對采購方技術人員進行設備操作培訓，保證使用方人員能夠熟練掌握各種設備和軟件等常規使用方法，以及小故障的判斷與解決。
